Sơ đồ điện máy lọc nước RO: 5 bộ phận và 3 trạng thái hoạt động

Sơ đồ điện máy lọc nước RO có bơm, ở cấu hình thường gặp, gồm 5 bộ phận: adapter (biến điện 220 V thành điện thấp cho máy), công tắc áp thấp, công tắc áp cao, van điện từ cấp nước và bơm; hai công tắc áp là hai “điều kiện” để bơm được chạy. Ở cấu hình này, khi nước vào đủ áp và áp phía nước sạch chưa tới ngưỡng ngắt thì bơm chạy, van mở; một trong hai công tắc ngắt thì máy dừng. Máy có bo mạch, van xả điện, đèn báo hay phần nóng lạnh thì sơ đồ khác, phải xem đúng model.

Thiên An Water là đơn vị dịch vụ độc lập, không bán máy và không phải trung tâm bảo hành của hãng. Bài chỉ giải thích nguyên lý để bạn hiểu máy và mô tả đúng triệu chứng cho thợ; bài không hướng dẫn tháo, đấu dây, đo điện hay nối tắt. Máy còn bảo hành thì liên hệ hãng trước.

Sơ đồ điện máy lọc nước RO gồm những bộ phận nào?

Bộ phận	Làm gì trong mạch điện	Đọc thêm
Adapter (bộ nguồn)	Nhận điện 220 V từ ổ cắm, hạ xuống điện thấp cấp cho bơm và các bộ phận khác	adapter máy lọc nước
Công tắc áp thấp	Chỉ cho điện đi qua khi nước vào đủ áp; mất nước thì ngắt	van áp thấp
Công tắc áp cao	Ngắt khi áp phía nước sạch đạt ngưỡng (thường lúc bình gần đầy), đóng lại khi bạn lấy nước	van áp cao
Van điện từ cấp nước	Có điện thì mở cho nước vào máy, mất điện thì đóng	van điện từ
Bơm	Có điện thì đẩy nước qua màng RO	bơm máy lọc nước

Điện đi qua các bộ phận thế nào?

Tài liệu hướng dẫn hệ bơm RO của Aquatec (hãng sản xuất bơm, xem ngày 13/10/2026) mô tả: hệ gồm bơm, một biến áp hạ áp cấp điện cho mô tơ bơm và phụ kiện, và một công tắc cắt điện từ biến áp tới bơm khi áp trong bình chứa đạt ngưỡng, rồi cho bơm chạy lại khi nước được lấy ra. Phụ kiện như van ngắt nước cấp và van xả màng tự động cũng lấy điện từ biến áp đó.

Nói gọn theo cách hiểu của chủ nhà: ở cấu hình cơ bản, hai công tắc áp là điều kiện để bơm (và ở nhiều máy, cả van điện từ) được cấp điện; model khác phải xem sơ đồ của hãng. Bảng sự cố trong sổ hướng dẫn máy RO của Tân Á Đại Thành (xem ngày 13/10/2026) liệt kê các nguyên nhân khiến máy không hoạt động: nguồn điện chưa kết nối, adapter hỏng, van áp thấp không đóng, van áp cao hỏng.

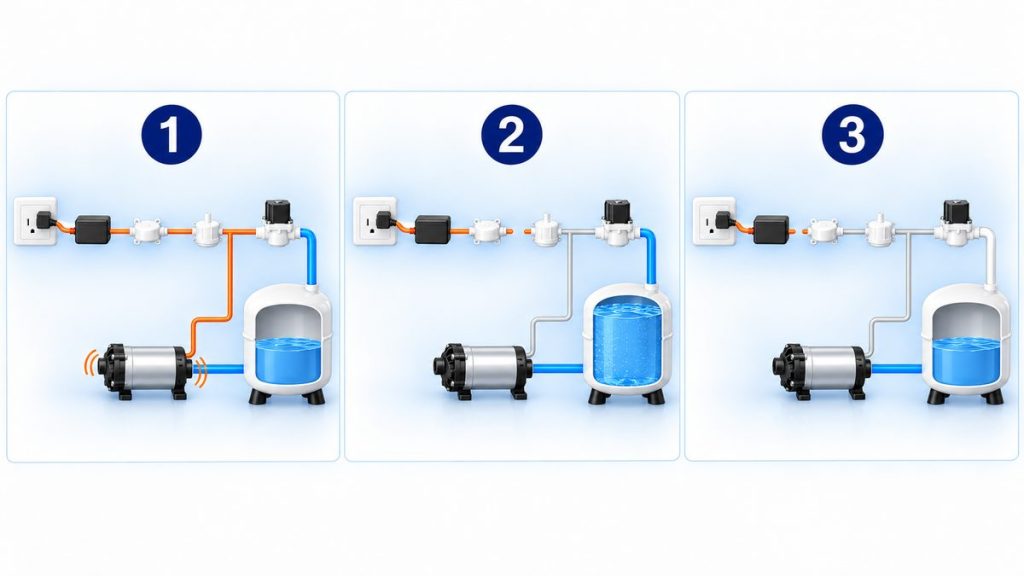

3 trạng thái trong sơ đồ điện máy lọc nước RO

Trạng thái	Công tắc áp thấp	Công tắc áp cao	Bơm, van điện từ
Đang lọc: nước vào đủ, áp nước sạch chưa tới ngưỡng ngắt	Cho qua	Cho qua	Bơm chạy, van mở
Áp phía nước sạch đạt ngưỡng ngắt (thường khi bình gần đầy)	Cho qua	Ngắt	Bơm dừng, van đóng; mở vòi lấy nước thì chạy lại
Mất nước hoặc nước vào quá yếu	Ngắt	Tùy bình	Bơm dừng, van đóng để bơm không chạy khô

Hiểu ba trạng thái này giúp bạn đoán đúng hướng: máy chạy mãi không ngắt thường liên quan tới phía bình áp, công tắc áp cao hay rò nước (xem bài máy lọc nước chạy không ngắt); máy kêu tạch tạch, chạy ngắt liên tục thường bắt đầu từ nước vào yếu (xem bài máy lọc nước kêu tạch tạch); máy không chạy chút nào xem bài máy lọc nước không chạy.

Máy có bo mạch, van xả điện, đèn báo thì sơ đồ khác thế nào?

• Máy có bo mạch: các công tắc, cảm biến đưa tín hiệu về bo; bo điều khiển bơm, van, đèn báo theo chương trình của hãng. Thứ tự dây và chân cắm tùy model.
• Máy có van xả điện: thêm một van điện từ trên đường nước thải để xả rửa màng theo chu kỳ; Aquatec gọi là van xả màng tự động.
• Máy nóng lạnh: có thêm mạch đun nóng, làm lạnh riêng theo thiết kế của model, không thể quy về 5 bộ phận trên. Thiên An hiện chưa nhận sửa phần nóng lạnh.

Vì vậy sơ đồ điện trên mạng có thể khác máy nhà bạn. Sơ đồ đáng tin cho máy nhà bạn là sơ đồ dán trên máy hoặc trong sổ hướng dẫn của đúng model. Đường nước của máy (lõi, màng, bình áp) xem bài sơ đồ máy lọc nước RO; các đường nối khi lắp xem bài sơ đồ lắp máy lọc nước RO.

Chủ nhà quan sát được gì, khi nào gọi thợ?

1. Chụp tem model trên máy và tem adapter, ảnh toàn cảnh máy để thợ biết máy dùng sơ đồ nào.
2. Mở vòi nước lọc vài phút: nghe bơm có chạy lại không; khóa vòi, chờ bình đầy: bơm có tự dừng không.
3. Xem nguồn nước vào: van cấp có mở, bồn có nước không, vì mất nước là công tắc áp thấp ngắt.
4. Ghi lại máy dừng hẳn, chạy mãi hay chạy ngắt liên tục, rồi gửi kèm ảnh cho thợ.

Thiên An kiểm tra mạch điện máy lọc nước thế nào?

Thợ Thiên An kiểm tra theo phiếu 12 điểm và báo giá trước khi sửa. Kiểm tra tận nhà 99.000đ, miễn phí nếu bạn đồng ý sửa; linh kiện như adapter, công tắc áp, van điện từ, bơm báo giá sau khi kiểm tra (giá tại ngày 13/10/2026, xem bảng giá hiện tại). Thiên An bảo hành rò rỉ tại các vị trí kỹ thuật viên đã thao tác. Linh kiện thay mới bảo hành theo nhà sản xuất.

Phục vụ Hoàng Mai, Hai Bà Trưng, Long Biên, Thanh Trì và Gia Lâm. Ngoài các khu vực này, hãy gọi hoặc nhắn Zalo để hỏi lịch. Chi tiết xem trang sửa máy lọc nước tại nhà.

Câu hỏi thường gặp

Sơ đồ điện máy lọc nước có công tắc khác gì loại không có?

Máy có công tắc áp thấp có thêm một “điều kiện” trên đường điện: mất nước thì bơm dừng để không chạy khô. Máy không có công tắc này thì bơm phụ thuộc vào các bộ phận còn lại; xem sơ đồ đúng model.

Trong sơ đồ điện máy lọc nước RO, bơm và van điện từ có chạy cùng lúc không?

Ở cấu hình bơm và van điện từ dùng chung chuỗi điều khiển, chúng thường hoạt động cùng nhau: bơm chạy thì van mở cho nước vào, bơm dừng thì van đóng. Máy có bo mạch hoặc chu trình xả có thể điều khiển khác, xem sổ hướng dẫn.

Adapter máy lọc nước bao nhiêu V?

Xem tem trên adapter và tem bơm của đúng máy; thay adapter phải đúng điện áp và dòng hãng ghi. Cách nhận biết adapter hỏng xem bài adapter máy lọc nước.

Tóm lại, ở cấu hình thường gặp, sơ đồ điện máy lọc nước RO có bơm gồm adapter, công tắc áp thấp, công tắc áp cao, van điện từ và bơm; hai công tắc áp là điều kiện để bơm chạy hay dừng. Máy có bo mạch, van xả, phần nóng lạnh thì sơ đồ khác. Chủ nhà chỉ nên quan sát và mô tả triệu chứng; tháo, đấu, đo điện để thợ làm.

Máy nhà bạn không chạy, chạy mãi hay kêu tạch tạch? Quay một đoạn video lúc máy chạy, chụp tem máy và adapter rồi gửi qua Zalo để thợ xem trước.

Bài viết của Team Kỹ Thuật Thiên An Water. Cập nhật ngày 13/10/2026.
