Sơ đồ máy lọc nước RO: cấu tạo và 3 trạng thái hoạt động

Sơ đồ máy lọc nước RO có bơm gồm ba phần: đường nước trước màng (lõi lọc thô, van áp thấp, van điện từ, bơm), màng RO tách nước làm hai nhánh (nước sạch đi qua van một chiều, van áp cao vào bình áp rồi qua lõi sau màng ra vòi; nước thải đi qua van xả thải ra ống thoát), và mạch điện điều khiển bơm. Thứ tự và số bộ phận khác nhau theo model, nên sơ đồ trong bài là một mẫu để hiểu cách máy chạy; máy nhà bạn vẫn phải đối chiếu tem model và sổ hướng dẫn.

Thiên An Water là đơn vị dịch vụ độc lập, không phải trung tâm bảo hành của hãng. Máy còn bảo hành thì liên hệ hãng trước.

Sơ đồ và cấu tạo máy lọc nước RO có bơm

Đường nước trước màng

Nước máy vào qua van chia nước, đi qua các lõi lọc thô (lõi sợi PP giữ cặn, lõi than giảm clo) để bảo vệ màng. Trên đường này có van áp thấp (ngắt máy khi nước vào quá yếu hoặc mất nước) và van điện từ cấp (mở khi máy chạy, đóng khi máy dừng). Có model đặt hai van này trước cụm lõi, có model đặt sau. Cuối cùng là bơm, tăng áp để đẩy nước qua màng.

Hai nhánh sau màng RO

• Nhánh nước sạch: ra khỏi màng, đi qua van 1 chiều (chặn nước bình chảy ngược), qua van áp cao (đo áp để ngắt máy khi bình đầy), tới chữ T: một nhánh vào bình áp, một nhánh qua lõi sau màng (như lõi T33) ra vòi.
• Nhánh nước thải: phần nước mang chất bị màng giữ lại đi qua van xả thải (van hạn dòng) ra ống thoát. Máy có chức năng xả rửa màng còn có van điện từ xả trên nhánh này. Tỷ lệ nước thải xem bài nước thải máy lọc nước.

Bình áp dùng chung một ống hai chiều: nhận nước khi máy lọc, và đẩy nước ra vòi khi bạn mở vòi. Sổ hướng dẫn máy RO của Pentek RO-3000 (xem ngày 13/10/2026) mô tả: khi mở vòi, nước được lấy từ bình chứa và đi qua lõi lọc sau cùng trước khi ra vòi.

Đường điện điều khiển

Adapter đổi điện 220V thành điện thấp áp cho bơm và van điện từ. Van áp thấp và van áp cao thực chất là hai công tắc áp: đóng hoặc ngắt mạch điện theo áp nước. Tài liệu của hãng bơm Aquatec (xem ngày 13/10/2026) mô tả: công tắc ngắt điện cấp cho bơm khi áp bình chứa đạt ngưỡng cài đặt, và cho bơm chạy lại khi nước trong bình được lấy ra. Model mới có thể thêm bo mạch, đèn báo. Phần điện này không tự mở, không tự đo; giải thích riêng phần điện xem bài sơ đồ điện máy lọc nước RO.

Nguyên lý hoạt động của máy lọc nước RO

Theo EPA (Cơ quan Bảo vệ Môi trường Hoa Kỳ, xem ngày 13/10/2026), thẩm thấu ngược (RO) là dùng áp lực ép nước qua một màng bán thấm, tạo ra một dòng nước đã xử lý và một dòng nước thải. Nói đời thường: màng RO cho nước đi qua nhưng giữ lại phần lớn chất hòa tan; phần nước mang chất bị giữ lại đi ra đường thải, nhờ vậy màng không bị bịt kín. Lõi lọc thô phía trước giữ cặn và clo để màng bền hơn.

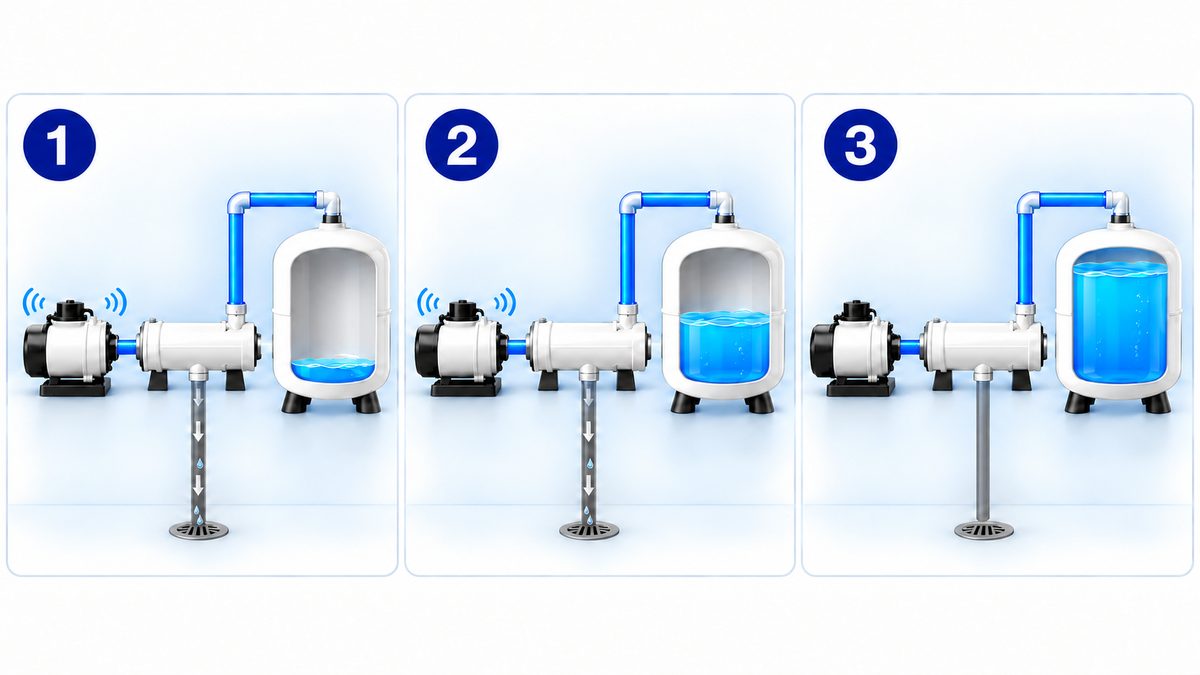

Ở cấu hình có bơm và bình áp như sơ đồ trên, máy chạy theo ba trạng thái, nhìn vào bình áp là hiểu:

1. Bình vơi nước: áp bình thấp, van áp cao đóng mạch, bơm chạy, van điện từ mở, nước thải chảy ra ống thoát.
2. Đang nạp: nước sạch vào bình, áp bình tăng dần; bơm vẫn chạy, nước thải vẫn chảy.
3. Bình đầy: áp bình đạt ngưỡng, van áp cao ngắt mạch, bơm dừng, van điện từ đóng, nước thải ngừng chảy. Mở vòi lấy nước, áp bình giảm, máy lại chạy. Một số model còn có chu trình xả rửa màng ngắn theo điều khiển riêng.

Bình đầy mà bơm vẫn chạy, nước thải vẫn chảy là lỗi; xem bài máy lọc nước chạy không ngắt. Bơm chạy mà vòi không có nước xem bài máy lọc nước không ra nước.

Sơ đồ máy lọc nước không dùng bơm khác gì?

Máy RO không dùng bơm dựa vào áp nước trong nhà để đẩy nước qua màng; nhiều máy loại này dùng van ngắt tự động (van cơ 4 cửa) thay cho van áp cao, van điện từ, nhưng vẫn phải xem sơ đồ đúng model. Ví dụ Pentek RO-3000 ghi van ngắt tự động của máy đó đóng hệ thống khi áp trong bình chứa đạt khoảng 2/3 áp nước vào. Ở cấu hình cơ như Pentek RO-3000, máy không dùng adapter hay công tắc áp điện; model có màn hình, đèn hoặc bộ phận điện khác vẫn có thể cần điện. Chi tiết xem bài van cơ máy lọc nước.

Vì sao sơ đồ trên mạng khác máy nhà bạn?

• Số lõi khác nhau: máy 5, 7, 9, 10 lõi khác nhau chủ yếu ở số lõi lọc thô và lõi sau màng; ví dụ sơ đồ từng model xem bài sơ đồ máy lọc nước Kangaroo 10 lõi.
• Vị trí van áp thấp, van điện từ có thể trước hoặc sau cụm lõi lọc thô.
• Có hay không có van điện từ xả, bo mạch, đèn báo thay lõi.
• Máy dùng lõi gộp hoặc lõi khóa nhanh trông khác hẳn máy cốc lọc rời.
• Máy nóng lạnh có thêm cụm làm nóng, làm lạnh; vị trí và đường nước tùy model.

Đối chiếu sơ đồ với máy nhà mình an toàn

1. Chụp tem model, rồi tìm sổ hướng dẫn hoặc trang sản phẩm của đúng model.
2. Lần theo mũi tên in trên lõi, van để biết chiều nước; chụp ảnh từng chỗ nối trước khi ai đó tháo ra.
3. Quan sát ba trạng thái: bơm chạy hay dừng, nước thải chảy hay ngừng, khi bình vơi và khi bình đầy.
4. Ghi lại điều khác thường (bơm không dừng, không có nước thải, vòi yếu) để báo thợ.

Không tự nối lại ống theo một sơ đồ trên mạng: nối nhầm nhánh nước sạch với nhánh thải, hay lắp ngược van một chiều, có thể làm máy không ra nước hoặc không ngắt.

Khi nào gọi thợ?

Gọi thợ khi không có sơ đồ đúng model mà ống đã bị tháo, đấu lại; máy chạy liên tục hoặc không chạy; rò nước gần phần điện; hoặc cần đo áp, đo điện, thay bơm, van, adapter, bo mạch. Thiên An kiểm tra theo phiếu 12 điểm, báo giá trước. Kiểm tra tận nhà 99.000đ, miễn phí nếu bạn đồng ý sửa; linh kiện báo giá sau khi kiểm tra (giá tại thời điểm viết, xem bảng giá mới nhất).

Phục vụ Hoàng Mai, Hai Bà Trưng, Long Biên, Thanh Trì và Gia Lâm. Ngoài các khu vực này, hãy gọi hoặc nhắn Zalo để hỏi lịch. Chi tiết xem trang sửa máy lọc nước tại nhà.

Câu hỏi thường gặp

Nguyên lý hoạt động của máy lọc nước RO là gì?

Áp lực (từ bơm hoặc áp nước trong nhà) ép nước qua màng RO; nước qua màng thành nước sạch vào bình áp, phần còn lại mang chất bị giữ lại ra đường thải. Bình đầy thì máy tự ngắt, mở vòi thì máy chạy lại.

Bình áp nằm trước hay sau lõi T33?

Ở nhiều sơ đồ, lõi T33 và các lõi sau màng nằm giữa bình áp và vòi: nước từ bình đi qua lõi rồi mới ra vòi. Một số model xếp khác, nên vẫn xem sơ đồ đúng model.

Bình đầy thì nước thải có dừng không?

Ở cấu hình có bơm như trong bài: van áp cao ngắt bơm, van điện từ đóng nên nước thải ngừng. Máy không bơm dùng van ngắt 4 cửa thì van đóng nước vào. Một số model có chu trình xả rửa ngắn riêng. Bình đầy mà nước thải chảy mãi là cần kiểm tra.

Có tự nối lại ống theo sơ đồ máy lọc nước trên mạng được không?

Không nên. Sơ đồ trên mạng có thể khác model nhà bạn; nối nhầm nhánh hay lắp ngược van làm máy chạy sai. Hãy dùng sổ hướng dẫn đúng model hoặc gọi thợ.

Tóm lại, sơ đồ máy lọc nước RO có bơm đi theo thứ tự: lõi lọc thô, van áp thấp, van điện từ, bơm, màng RO; sau màng chia thành nhánh nước sạch (van một chiều, van áp cao, bình áp, lõi sau màng, vòi) và nhánh nước thải (van xả thải, ống thoát). Máy chạy khi bình vơi, tự ngắt khi bình đầy. Thứ tự cụ thể khác theo model, nên luôn đối chiếu tem và sổ hướng dẫn.
